第一、XSS-8000智能疏散指示系統

系統簡介
現代建筑呈現出高層化、多功能化、大型化以及地上、地下復雜化的趨勢，如何在火災發生時，在復雜環境、人員密集場所更

安全、更準確、更迅速逃生避險，成為亟待解決的問題。國內外有關建筑在發生火災時由于人員疏散不及時有效而造成損失的

案例屢見不鮮。智能疏散指示系統在火災發生時可以根據火災發展情況動態指示安全疏散通道，給出最佳逃生路徑的選擇，

減少人員疏散時間，避免盲目逃生。XSS-8000智能疏散指示系統運用了全新的設計理念，將以往傳統的就近、固定方向疏散

的理念，提升為遠離火災的主動、合理疏散理念，使疏散指示與火災狀況和疏散設施動作狀況實現協同聯動。當火災發生時，

首先以火災探測和疏散設施狀態作為系統輸入信息；通過煙氣態勢分析與疏散路徑初始狀態識別，運用蟻群優化算法，生成

建筑空間人員疏散路徑；更新疏散標志指示，實現動態的“安全、就近、均衡引導”的人員疏散指示。本系統按照GB17945-2010

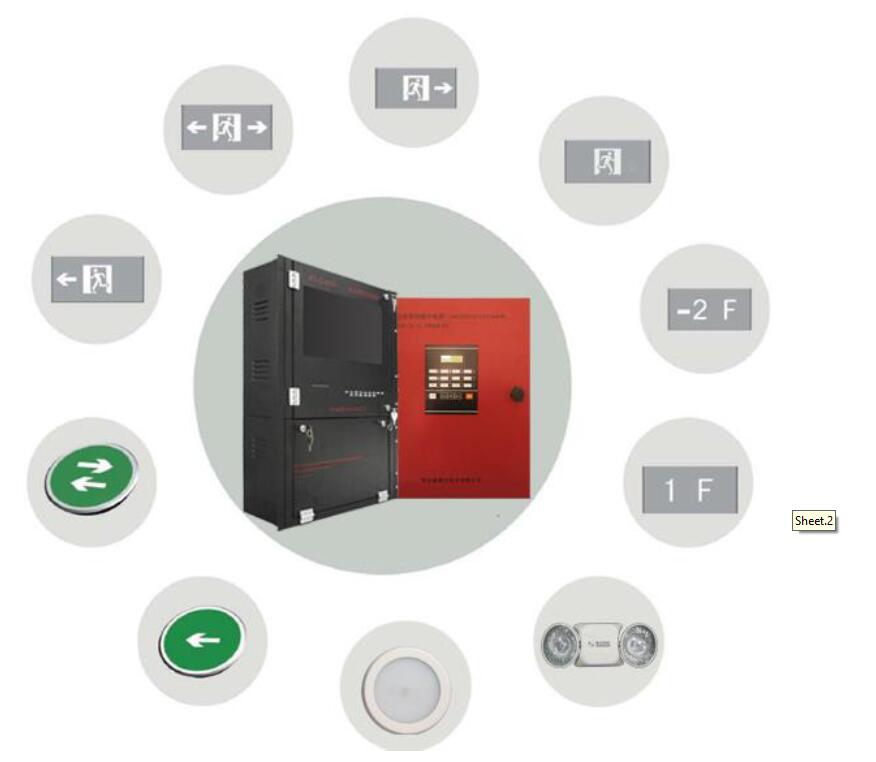

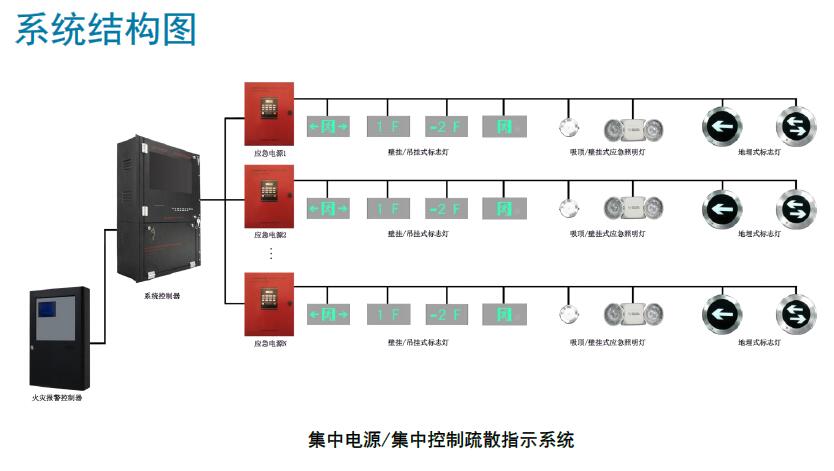

要求進行設計，由應急照明控制器、消防應急燈具專用電源、分配電裝置和消防應急燈具四部分組成。本系統是二線制的集中

電源集中控制型消防應急照明和疏散指示系統，單機系統最多可帶12800個本公司生產的消防應急燈具。主機采用PC框架，顯

示單元采用液晶顯示。前端采用成熟可靠的Power Bus控制，供電采用安全電壓24VDC（消防系統推薦使用）既保證了系統的

安全性，又使系統具有較強的兼容性和可拓展性。二線制系統只需布設兩根線纜，即可實現終端負載的供電及通訊需求，相比

四線制系統而言，可減少兩根線纜，降低了線纜采購成本及施工的人工成本。對于系統后期的改造及維護而言，二線制基本不

需要調整線路，對于系統升級及產品配接均比四線制更有通用性.

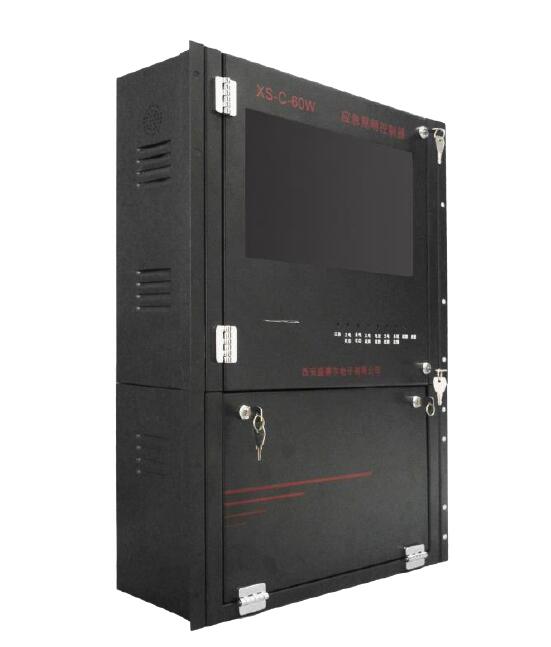

XS-C-60W智能疏散指示系統控制器

XS-C-60W智能疏散指示系統控制器是XSS-8000智能疏散指示系統的核心組成部分。本控制器在獲取火災報警信息后，能根

據火災發生的具體方位對逃生路徑進行分析，生成一條最佳的逃生路線，并及時調整疏散指示燈具箭頭方向，為人員逃生提供

最有效的疏散逃生路線。
技術參數

工作電壓范圍：AC187-242V ，50Hz

輸入功率: 60W

通信接口：RS232、RS485，CAN, TCP/IP(2個)

主機容量：最大12800

點組網能力：最多16臺主機聯網

應急時間：180min，充電時間：<24h

打印方式：全中文微型打印機

尺寸：482mm×667mm×186mm

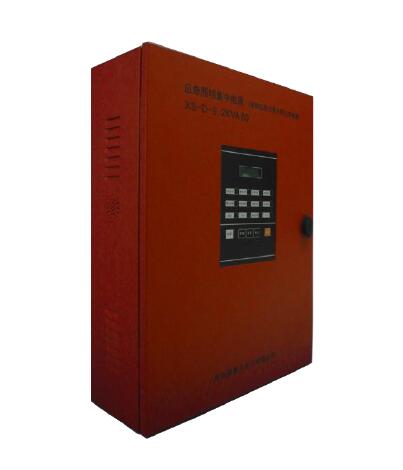

消防應急燈具專用應急電源

XS-D-0.2KVA80消防應急燈具專用應急電源由集中電源主控板，顯示面板，液晶屏，電源，回路板，分配電裝置檢測板以及

電池組構成，配搭XS-C-60W智能疏散指示系統控制器使用，是本系統的輔助供電和通訊設備，應用于大型建筑、長距離隧道

等場所。

技術參數

· 負載功率:≤200W·

通訊接口:RS485·

外形尺寸:450mm×573mm×175mm·

工作電源:AC220V+10%-15% 50Hz· 輸出電壓24V·

應急時間:應急時間>90Min·

充電時間:<24H·

防護等級:IP30·

安裝方式:壁掛式,·

應用環境:溫度:-5℃~55℃,相對濕度: ≤RH95%(40±2℃)

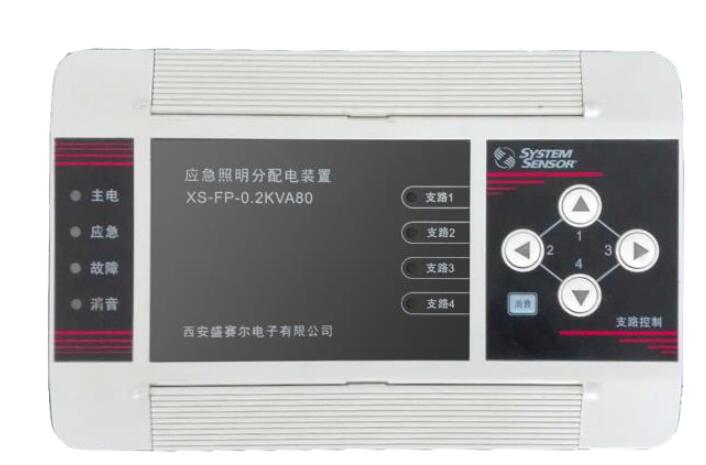

分配電裝置

XS-FP-0.2KVA80應急照明分配電裝置是按國家標準GB17945-2010《消防應急照明和疏散指示系統》設計的一種為集中

電源應急輸出進行分配電的供配電及控制裝置，主要適用于集中電源型的消防應急照明和疏散指示系統中。

技術參數
· 輸入電源：直流24V ±5% ·

 應急輸出：直流24V ±5% ·

額定功率：200W·

應急轉換控制電壓：直流24V ±5% ·

工作環境：環境溫度：-5～55℃，

相對濕度：≤ 95%·

外形尺寸181mm×116mm×60mm·

安裝方式：標準IEC35導軌及掛耳式安裝·

最大容量：128個燈具點

第二、XSS-3000智能疏散指示系統

運用了全新的設計理念，將以往傳統的就近固定方向疏散的理念，提升為遠離火災的主動，合理疏散
理念，使疏散指示與火災狀況和疏散設施動作狀況實現協同聯動。當火災發生時，首先以火災探測和疏散
設施狀態作為系統輸入信息;通過煙氣態勢分析與疏散路徑初始狀態識別，運用蟻群優化算法，生成建筑
空間入員疏散路徑;更新疏散標志指示，實現動態的“安全、就近、均衡引導”的人員疏散指示。本系統
按GB17945-2010要求進行設計，滿足新國標要求。
本系統由智能疏散系統控制器、消防應急燈具和消防應急燈具專用電源三部分組成，單機系統最多可
帶4032個本公司生產的消防應急燈具。主機采用PC框架，顯示單元采用液晶顯示。前端采用成熟可靠的
485總線控制，供電采用安全電壓24VDC (消防系統推薦使用}既保證了系統的安全性，又使系統具有較
強的兼容性和可拓展性。

XS- C-100W智能疏散指示系統控制器
XS-C-100W智能疏散指示系統控制器是XSS--3000智能疏散指示系統的核心組成部分。本控制器在獲取消防報警、火災
聯動資訊后，能根據火災發生的具體方位對逃生路徑進行分析，選擇- -條最佳的逃生路線，并及時調整疏散指示箭頭方向，為
逃生人員提供最有效的疏散逃生路線。

技術參數
工作電壓:220VAC土10% 50Hz
功率:120W
備用電源:ups應急事件2小時，其他根據要求配置
主機容量:最 大4032點
組網能力:最 多16臺主機聯網
主控機:嵌入式工業計算機
顯示器:19”寸工業全彩液晶顯示器
打印機:工業打印機
通訊接口:RS232、RS485、USB2.0
防護等級:IP30
運行環境:0C~70C
外形尺寸:1800(高)mm x 600(寬)mm x 650(厚)mm

XS- D-0.24KVA消防應急燈具專用應急電源
XS-D-0.24KVA消防應急燈具專用應急電源由集中電源主控板，顯示面板，液晶屏，電源，回路板，分配電裝置檢測板以及

電池組構成，搭配XS-C-100W智能疏散指示系統控制器使用，是本系統的輔助供電和通訊設備，應用于大型建筑長距離隧道

等場所。

技術參數
負載功率:240W
通訊接口:RS485
工作電源:220VAC 10%~ 15% 50Hz
輸出電壓:24VDC
輸出電流:10A
應急時間:90分鐘
充電時間:24小時
防護等級:IP30
安裝方式:壁掛式
運行環境:溫度:-10C ~40C,相對濕度: 95% R.H.
外形尺寸:750mm x 500mm x 280mm
性能特點
◆可監控自身工作狀態(主電工作、備電工作、主電故障、備電故障)
◆可顯示輸入、輸出電壓，輸出電流，電池電壓
◆與系統主機通訊，將自身工作狀態上傳至主機，實現主機對集中電源的監控

XS-FP-0.24KVA分配電裝置
XS-FP-0.24KVA型應急照明分配電裝置是按國家標準GB17945--2010《消防應急照明和疏散指示系統》設計的一種為集中

電源應急輸出進行分配電的供配電裝置，主要適用于集中電源型的消防應急照明和疏散指示系統中。

技術參數
輸入電源:24V DC士5%
應急輸出:24V DC土5%
額定功率:240W
應急轉換控制電壓:24V DC士5%
安裝方式:壁掛式
運行環境:環境溫度: 0C~55C濕度: 95%
外形尺寸:300mm x 400mm x 1 20mm
功能特點
◆能完成主電工作狀態到應急工作狀態的轉換
◆當應急照明分配電裝置的任一配電輸出支路不能完成主電工作狀態到應急工作狀態的
轉換時，能發出故障聲、光信號，并保持至故障排除
